Renault Zoe Laadt Niet Meer

De klacht: Renault Zoe wil niet meer laden

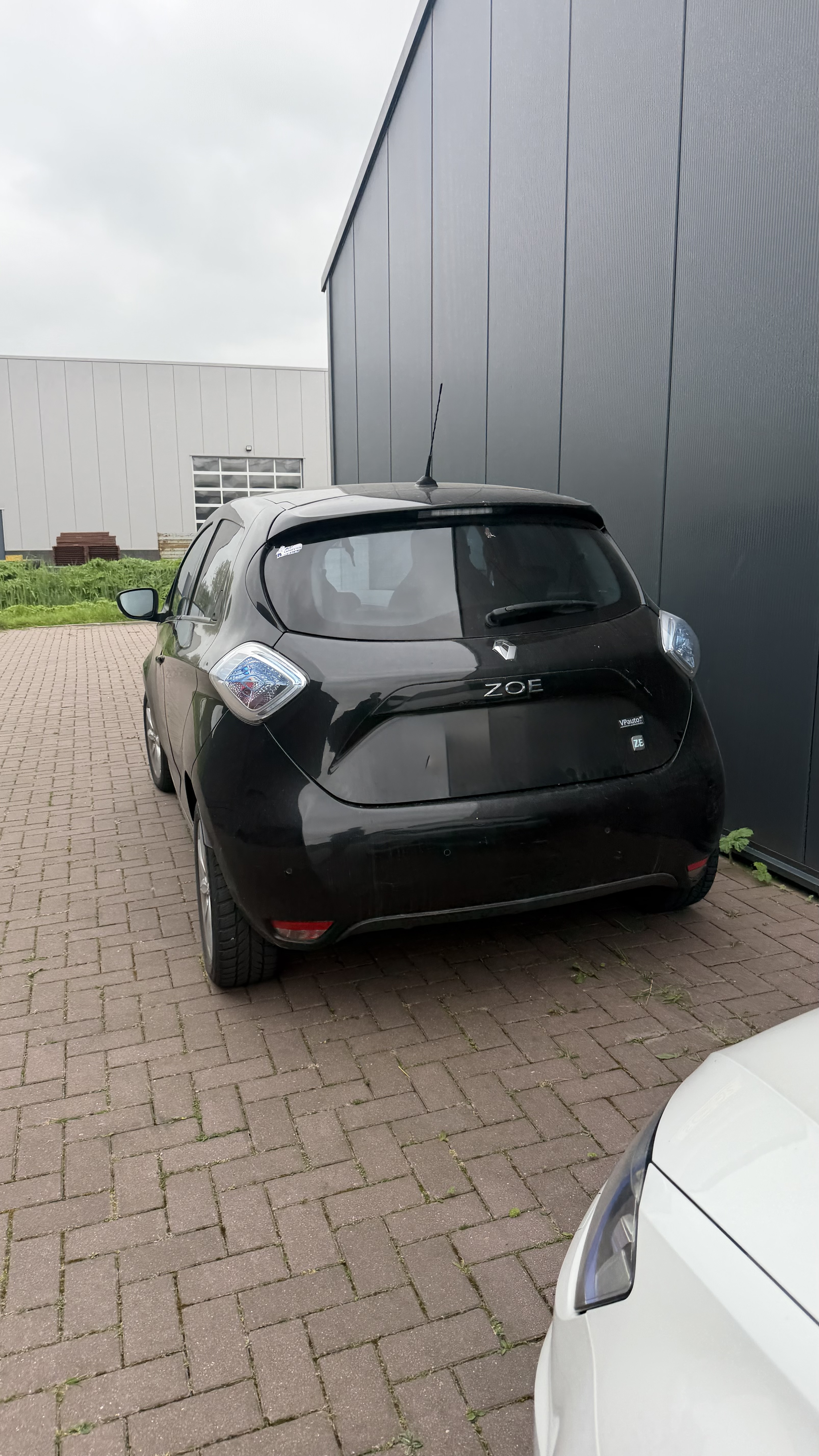

Een Renault Zoe met 131.484 kilometer meldde zich met een hardnekkig laadprobleem: op de thuislader stopte het laadproces na circa één minuut, aan de publieke 3-fase laadpaal startte het laadproces helemaal niet. De auto was praktisch onbruikbaar.

Tijdens het laden was ook een sterk elektrisch geluid hoorbaar vanuit het voertuig — een zoemend of brommend geluid. Dit wijst op abnormale stroomverdeling in het laadcircuit en is een directe aanwijzing richting de Battery Charging Block (BCB).

Herkenbaar? Laadt uw Renault Zoe niet meer, stopt het laden na korte tijd, of werkt de thuislader niet terwijl de laadpaal het wel (deels) doet? Dit zijn typische symptomen van een defecte BCB-laadmodule. Bel ons direct: 0566 247 911.

Stap 1 — Foutcodes uitlezen via EV-specifiek protocol

Het voertuig is aangesloten en uitgelezen in twee afzonderlijke laadscenario's, via het EV-specifieke diagnoseprotocol van Renault. Standaard OBD-uitlezing was hier niet toereikend.

Test 1 – thuislader (1-fase)

EVC 041168 — CAN Communication (Actief): communicatiefout tussen laadcontroller en voertuig
BCB 064819 — Battery Charge Circuit (Actief): storing in het laadcircuit van de BCB

Live data toonde sterk schommelend laadvermogen zonder stabiele laadregeling. De BCB kon de laadstroom niet onder controle houden.

Test 2 – 3-fase laadpaal

EVC 041168 — CAN Communication (Actief)
BCB 0671F5 — fout in het laadcircuit (Actief)
BCB 064819 — Battery Charge Circuit (Opgeslagen)

Op de 3-fase paal startte het laadproces helemaal niet. De combinatie van CAN-communicatiefout in de EVC én actieve laadcircuitfout in de BCB maakt de Battery Charging Block de primaire verdachte. De EVC-fout is een symptoom, geen oorzaak.

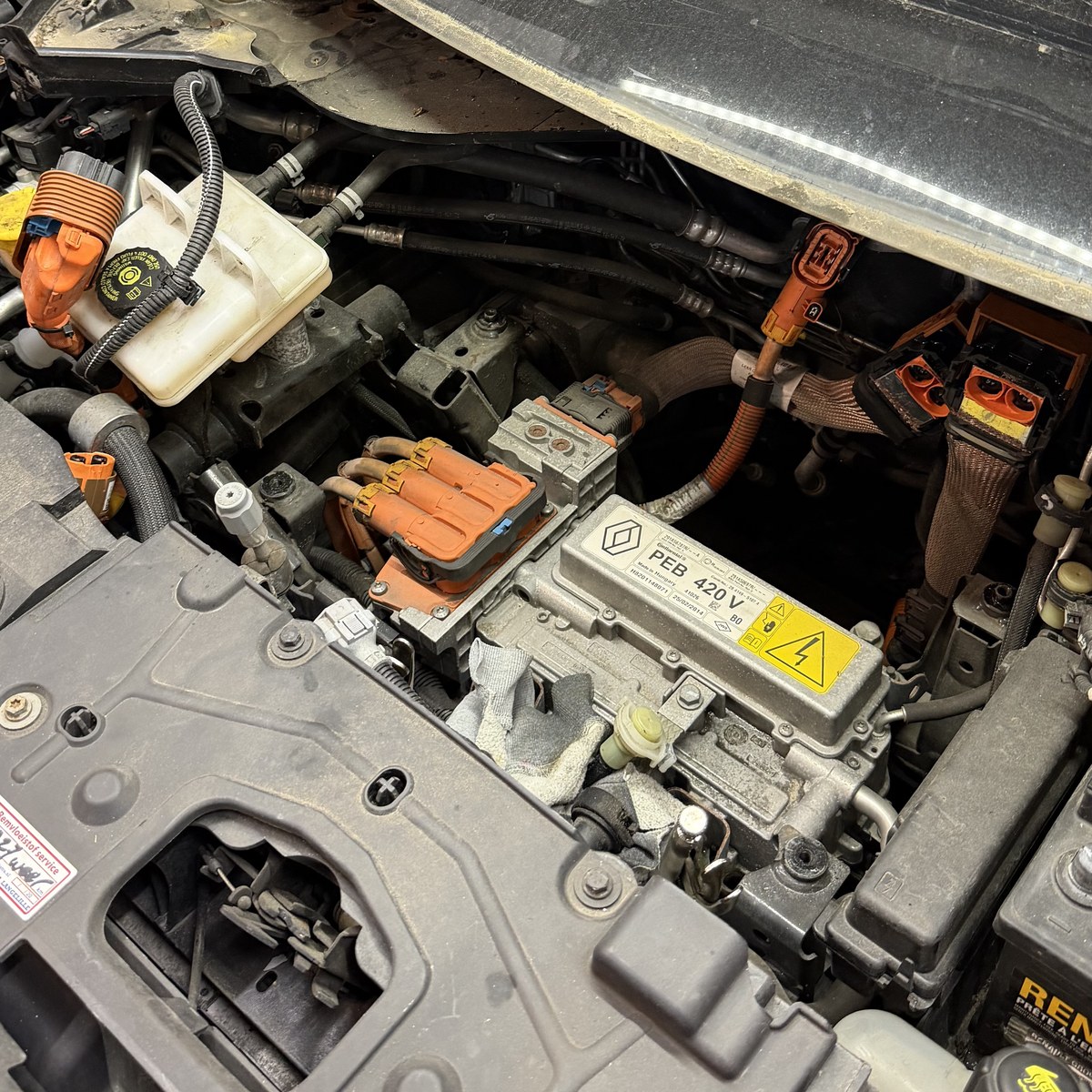

Renault Zoe motorruimte na demontage BCB — Motorruimte na demontage BCB — PEB 420V zichtbaar

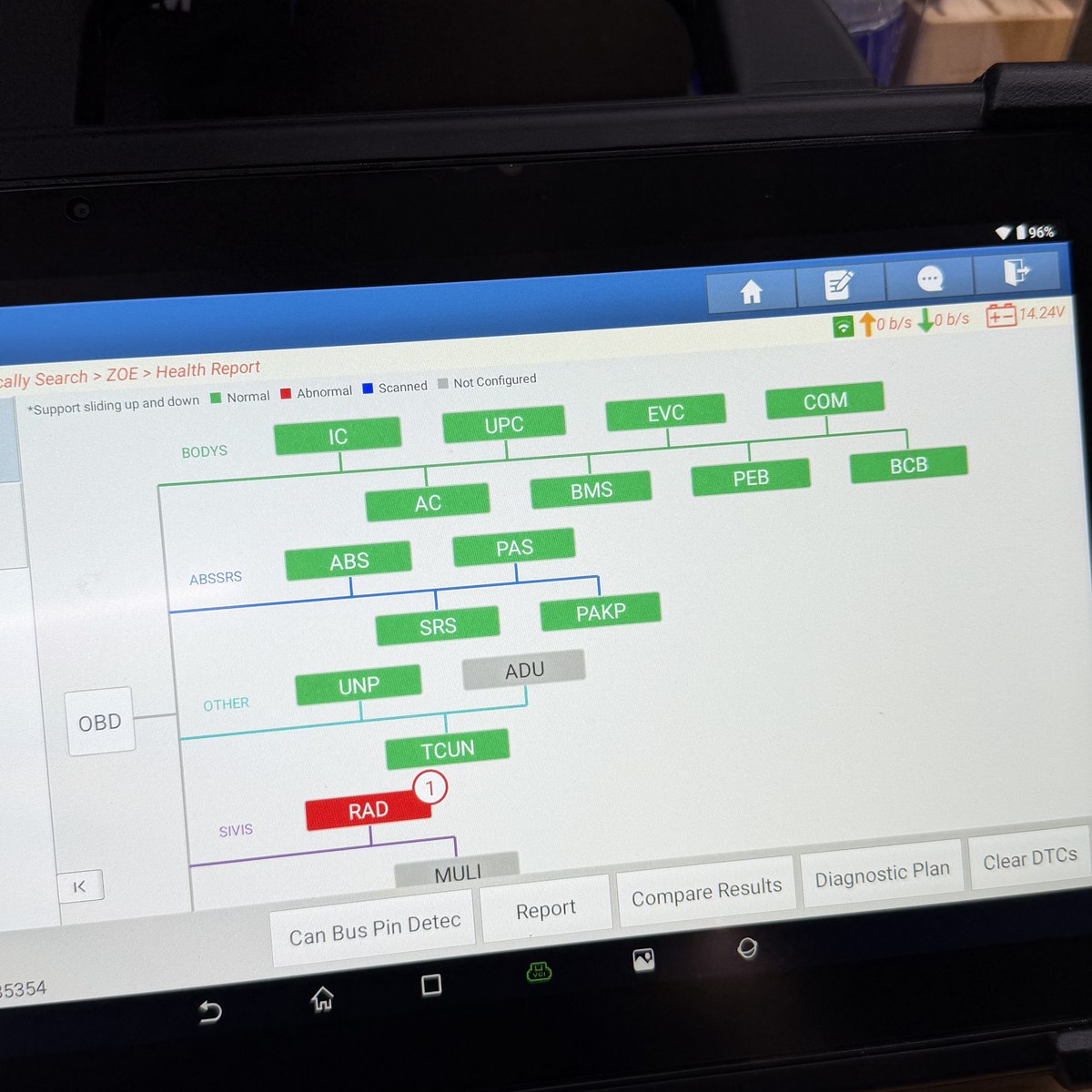

Renault Zoe diagnose scherm foutcodes — Diagnose-uitlezing: RAD-foutcode zichtbaar, overige systemen groen

Stap 2 — Demontage Battery Charging Block

De BCB is gedemonteerd voor inspectie. Visueel viel er niets op: geen beschadigingen aan de behuizing, geen corrosie zichtbaar. Dit is kenmerkend voor dit type storing — de werkelijke schade zit intern in de componenten, niet extern zichtbaar.

Stap 3 — Meting AC-condensatormodule

Het 3-fase condensatorblok is per fase doorgemeten. De specificatie is 100 µF ±5%.

Fase	Gemeten waarde	Afwijking
Fase 1	2,84 µF	Circa 2% van nominaal — sterk afwijkend
Fase 2	90,2 µF	Buiten tolerantie
Fase 3	89,1 µF	Buiten tolerantie

Een condensator op 2% capaciteit kan geen stabiele laadstroom leveren. De BCB verliest daarmee de controle over het laadproces — dit verklaart het schommelende laadvermogen in de live data en de foutcodes. Alle drie fasen vallen buiten de ±5%-tolerantie: de complete condensatormodule moet worden vervangen.

Stap 4 — Transistorinspectie

Bij inspectie van de vermogenselektronica waren op meerdere transistors kleine brandplekjes zichtbaar op de printplaat. Deze transistors regelen de hoogvolt laadstroom en zijn beschadigd door thermische overbelasting — waarschijnlijk als gevolg van de aanhoudend instabiele stroom vanuit de gedegradeerde condensator.

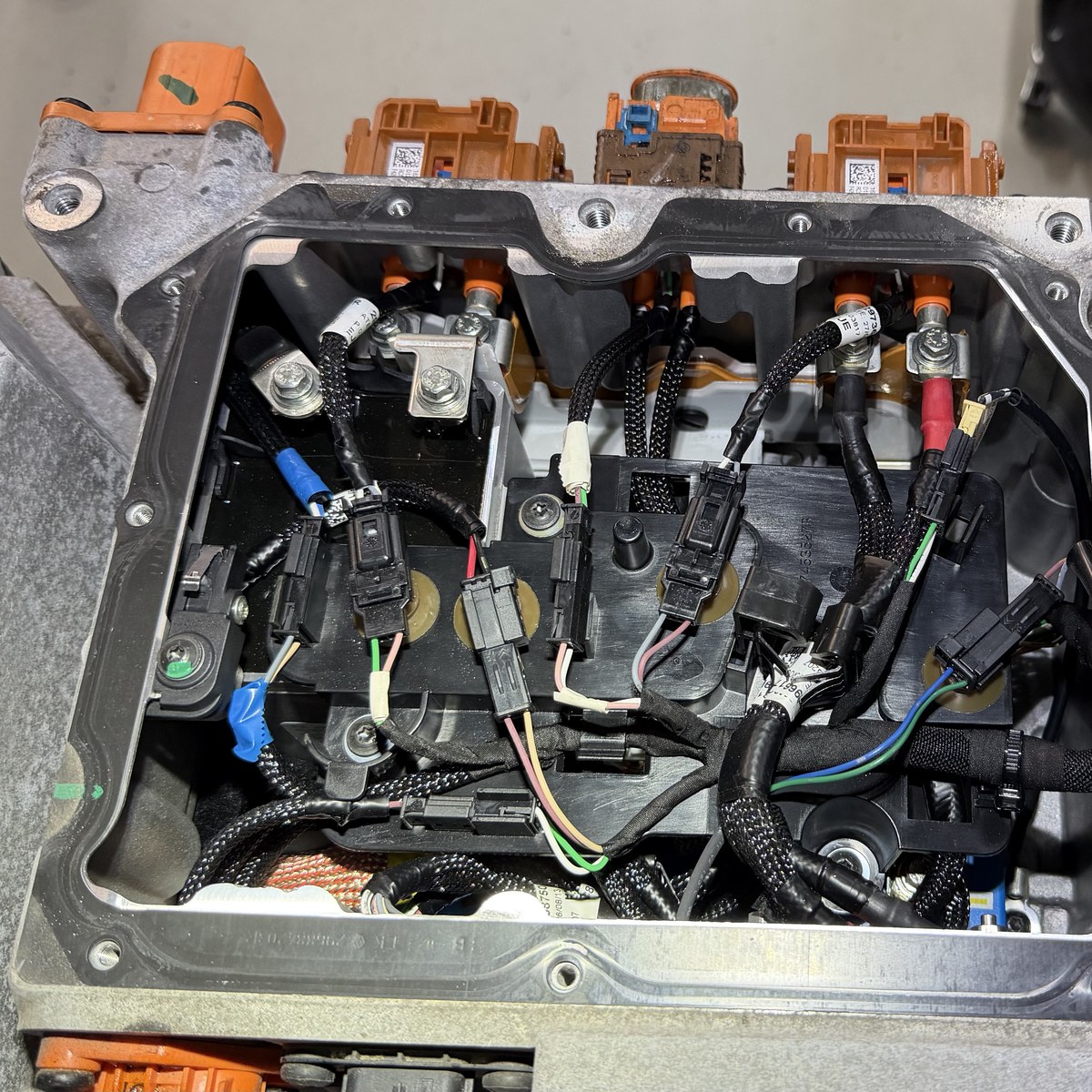

Renault Zoe BCB geopend interne componenten — BCB geopend — interne bedrading en componenten zichtbaar

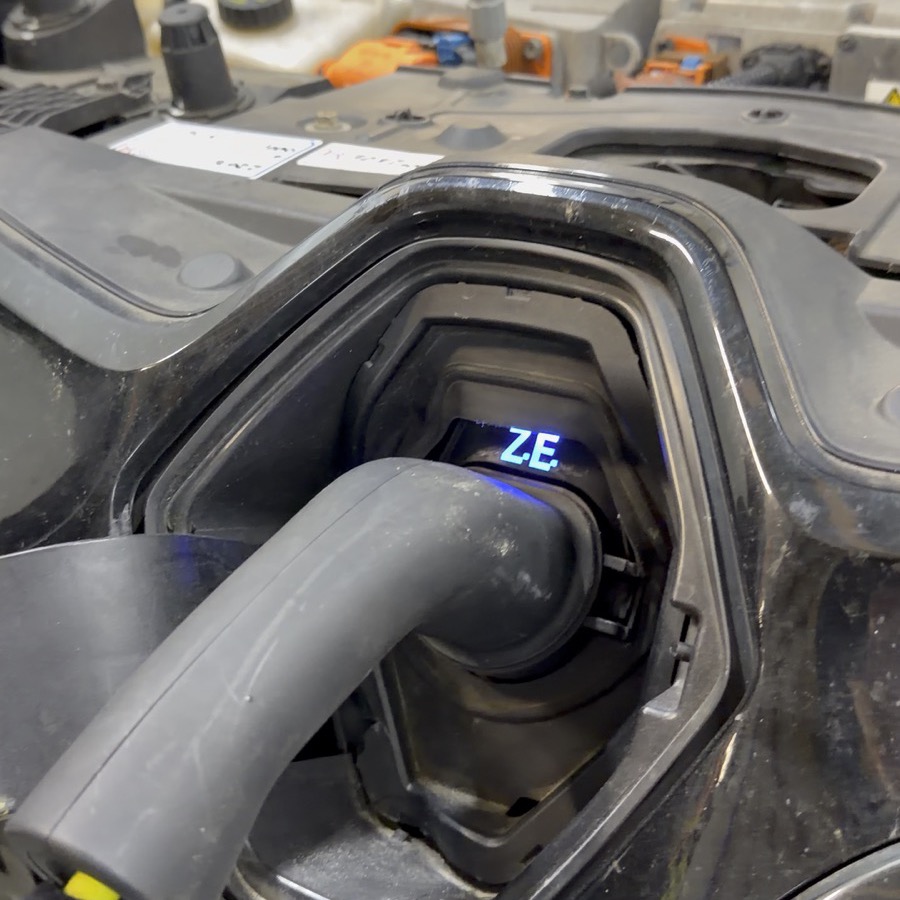

Renault Zoe laadpoort ZE indicator actief na reparatie — Laadpoort na reparatie — ZE-indicator actief, laadproces stabiel

Conclusie en reparatie

Twee defecten in de Battery Charging Block: de AC-condensatormodule sterk gedegradeerd, de vermogenstransistors thermisch beschadigd. Beide componenten zijn vervangen.

Na reparatie: foutcodes gewist, laadproces getest op 1-fase thuislader en 3-fase laadpaal. Stabiel laadproces, geen foutcodes, geen storing meer.
